KAD-8000
오버헤드도어

외부 환경의 온도 변화에 일정하게 보냉/보온의 효과를 얻을 수 있습니다. 큰 공장, 대형 물류센터, 소방서 등 다양하게 사용되는 DOOR로써,
규모에 따라 널리 사용되는 자동문입니다.

특장점

  • 문의 재질이 아연 컬러 강판과 폴리 우레판 충전으로 견고하여 반영구적으로 사용할 수 있습니다.
  • 오염이나 부식에 강합니다.
  • 외관이 미려합니다.(건물의 쾌적한 환경을 조성)
  • 방범 효과가 탁월합니다.

구성요소

  • 모터(BOC-750)

    • 모터 마력(KW): 0.25 / 0.75
    • 반영구적 수명보장
    • 3상 AC모터 및 강력한 웜(WORM) 감속기 적용
    • 스프링 파손시 도어추락방지 기능
    • 모터직결타입 적용
    • 다양한 도어타입에 적용 가능(Standard /
      Vertical / High-lift)
    • SLIP 현상 사전 방지 / 모터 효율 극대화
    • 강력한 수동체인 기능
    • 도어 크기 제한없이 사용가능
    • 수동체인 내구성 확보(다이캐스팅 풀리 적용)
    • 수동체인 작동시 자동 전류 차단 / 사고방지

  • 컨트롤러(BOC-750S)

    • 다양한 인버터 제어 기능
    • 완벽한 위치제어 기능
    • 단상 220V 적용 / 다양한 연동기능
    • 기구물 내구성 확보
    • 다양한 안전기능 제공

제품구성부품

  • U트러스풍압바

  • 각종 베어링

  • ROLLER

  • 투시창

  • 스프링

  • 스프링콘

  • BOTTON 힌지

  • 가스켓

  • 힌지

  • 드럼

  • 브라켓

  • TRACK

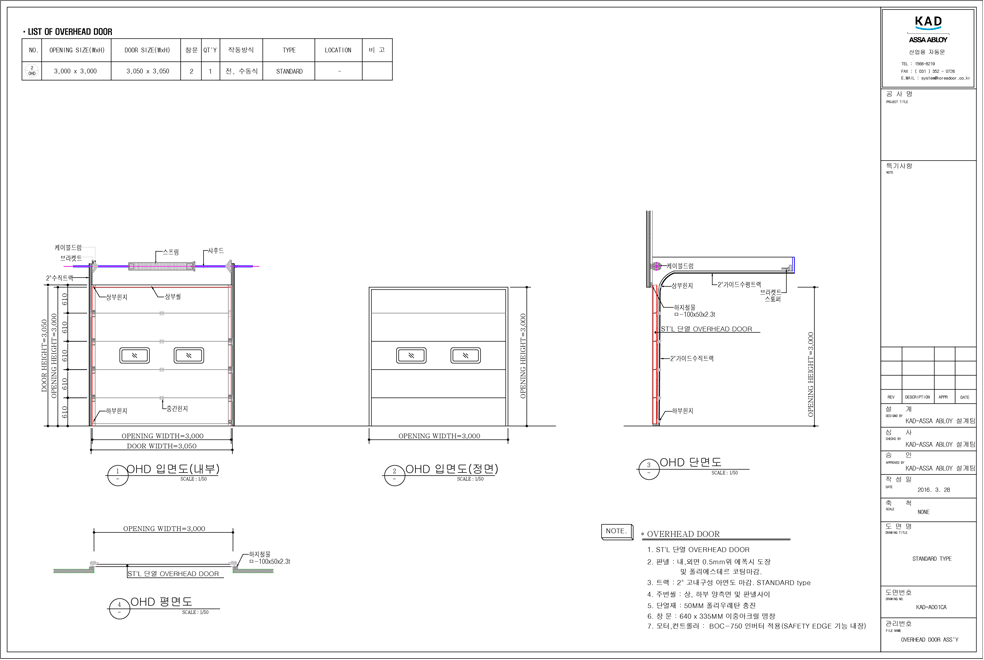

도면

제품사양

상세내용
구분 사양 비고
도어 사이즈 최소(WxH)1.5mx1.5m, 최대(WxH)11.7mx6m -
판넬 내⁄외부 알루미늄 폴리우레탄 충전 -
판넬 두께 40mm, 50mm, 75mm, 100mm -
채광창 이중 아크릴로 채광 및 투시가능 -
소음 15dB~20dB -
MOTOR 사용전원 3상, 220V, 0.4~0.75KW, 60Hz(선택사항) -
제어전원 단상 AC220V, DC24V, 60Hz -
