KAD-2000B
컨베이어 연동형

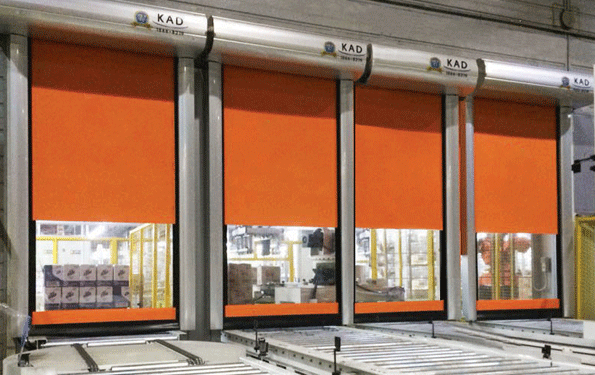

물류 창고와 현장 간 컨베이어 시스템과 연동하여 물건이 정지하였을 때 열리고 지나가면 다시 닫히게 됩니다. 최고급 센서를 사용하여 정확하게 물체를 감지하고 최대 3m/s의 신속한 개폐가 가능합니다. 컨베이어 연동시 필요할 때마다 자동문을 Open/Close 하여 완벽한 방충, 방음, 방진을 구현할 수 있는 제품입니다.

특장점

  • 편리한 기능과 수려한 외관 디자인을 자랑합니다.
  • 알루미늄 이형재의 사용으로 일반 STEEL(도장품)에 비해 내부식성과 내마모성이 탁월하여 습기 및 물기에 노출이 쉬운 식품회사/냉장창고에 사용할 수 있습니다.
  • 시트가 부분별 제작/조립되어 교환이 간편하고 보수비용을 최소화 할 수 있습니다.
  • 식품회사 및 특이조건이 있어야 하는 장소에 적합하며 특히 여름철의 경우, 방충용 시트로 교체하여 사용 시 벌레나 곤충의 유입을 방지하는
    효과가 탁월합니다.
  • 경첩 형태 윈드바 채용 : 경첩 구조인 윈드바를 사용하여 바람에 잘 견디고 소음이 적으며, 온도유지에 탁월한 효과를 가집니다.

구성요소

  • 하이포이드기어드 모터

    • 제조사 : 스미토모(SUMITOMO)
    • 제조국 : Japan
    • 절연등급 : B CLASS
    • 특징 : 저소음과 고효율 모터, 초경량 사이즈,
      하이포이드(HYPOID)감속기 적용/웜(WORM)
      감속기와 비교해 미끄러짐이 적어 고효율 실현
  • 지멘스 모터

    • 제조사 : 지멘스(SIEMENS)
    • 제조국 : Germany
    • 웜(WORM) 감속기 적용
    • 다양한 SIZE 및 용량 제공
    • 저소음, 저진동
  • 수동체인 모터

    • 제조사 : 블루템(BLUETEM)
    • 제조국 : Korea
    • 웜(WORM) 감속기 적용
    • 비상개폐 가능
  • 컨트롤러(BAC-2200)

    • 산업용자동문 전용 컨트롤러
    • 인버터 속도 가변제어 가능
    • 유럽 CE규격 적용, 신뢰성 보장받은 고기능
      컨트롤러
    • 전력절감 효과 극대화, 단상 전원 사용으로
      비용절감 및 설치 용이
    • 방수형 케이스 사용
  • 컨트롤러(BAC-2500)

    • 산업용자동문 전용 컨트롤러(한글 지원 가능)
    • 케이스 디자인 업그레이드
    • 인버터 속도 가변제어 가능
    • 신뢰성 보장받은 고기능 컨트롤러
    • 전력절감 효과 극대화, 단상 전원 사용으로
      비용절감 및 설치 용이
  • 시트

    • 소재 : 폴리벨트
    • 구조 : 2중으로 직조/난연처리 및 UV코팅 처리
    • 두께 : 1t, 2t(투명창 2.5t)
    • 색상 : 청색, 오렌지색, 회색(기타 색상 및
      특수시트는 주문사양)
  • 프레임

    • 고강도 AL 이중 압출 성형재로 외관이 수려하고, 강한 충격에도 우수한 내구성으로 습기나 부식에 강하여 반영구적
  • 적외선안전센서(Photo Sensor)

    • 태양광 50,000 LUX
    • 마이크로센서 내장
    • 좌우에 적외선안전센서(PHOTO SENSOR)를
      설치하여 사람이나 물체가 감지되었을때 자동문
      열림상태 유지
  • 윈드바(Wind Bar)

    • 시트 사이에 윈드바를 체결하여 단별로 시트의 컬러나 재질을 다르게 교체가 용이
    • 고강도 윈드바가 강한 바람이나 충격에도 시트를 견고하게 지탱

제품사양

상세내용
구분 사양 비고
도어 사이즈 최소(WxH)1mx1m, 최대(WxH) 6.5mx6m -
개폐속도 1.0m/sec~2.0m/s -
온도 범위 -15°C~+70°C -
동작 보장 횟수 2,000,000~5,000,000회 이상 -
소음 15dB~20dB -
MOTOR 사용전원 220V, 3상, 50Hz-60Hz, 0.4KW/1.5KW(선택사항) -
제어전원 220V, 단상, 50Hz-60Hz -
